Вентиляторы канальные прямоугольные ASF используются для перемещения воздуха по воздуховодам прямоугольного сечения в приточно-вытяжных системах вентиляции и кондиционирования промышленных и общественных зданий, в различных технологических установках.
Корпус изготовлен из оцинкованной стали или из стали с полимерным порошковым покрытием. Вентиляторы ASF оснащены двигателями с внешним ротором и крыльчатками с загнутыми назад лопатками. Для защиты от перегрева вентиляторы оснащены встроенным термореле с выводами для подключения к устройству защиты двигателя. Класс защиты двигателя вентилятора - IP44 (однофазного) и IP54 (трехфазного).
При комплектации вентиляторов ASF используются электродвигатели: Ebm–papst, Ziehl-abegg, S&P, MES, Punker.
Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения с помощью бесшагового тиристорного регулятора скорости или частотного преобразователя.
Канальные вентиляторы ASF могут устанавливаться в любом положении.
Вентилятор может эксплуатироваться в условиях умеренного климата при температуре окружающей среды от -25 до +40(80)°С в помещениях с категорией размещения 3 по ГОСТ 15150-69. В воздухе недопустимо наличие включений, агрессивных к сталям обыкновенного качества, а также липких, абразивных и волокнистых материалов. Запылённость воздуха не должна превышать 10 мг/м³.
Вентиляторы серии ASF могут изготавливаться во взрывозащищенном исполнении (аналоги серии KTEX прямоугольных канальных вентиляторов).
Преимущества канальных вентиляторов ASF:
- Компактные, с низким уровнем шума
- Установка в любом положении
- Защита электродвигателя с помощью термореле
- Надежность, не требуют обслуживания
- Низкий удельный расход электроэнергии и высокий КПД
- Простой монтаж и эксплуатация
- Возможность плавного регулирование в диапазоне 100% с помощью устройств регулирования скорости
Структура обозначения канальных вентиляторов ASF:
| ASF | 400х200 | B | |
| 1 | 2 | 3 |
где:
1. «ASF» – тип вентилятора – канальный прямоугольный
2. «400х200» - размер сечения вентилятора в мм
3. «В» – вариант исполнения по материалам
Варианты исполнений вентиляторов ASF по материалам:
- Общепромышленное (О)
- Взрывозащищенное (В)
- Коррозионностойкое (К1)
- Взрывозащищенное коррозионностойкое (ВК1)
Технические характеристики канальных вентиляторов ASF
|
Типоразмер вентилятора |
Мощность двигателя, Вт |
Частота вращения, об/мин |
Напряжение, В |
Номин. ток А |
Производительность Max, м³/ч |
Статическое давление Max, Па |
Уровень, шума, дБ(А) |
Температура эксплуатации °С |
Масса, кг |
| ASF 300х150 | 58 | 2500 | 1ф, 220 | 0,26 | 570 | 330 | 62 | от -25 до +60 | 11 |
| ASF 400х200 | 155 | 2600 | 1ф, 220 | 0,70 | 1350 | 580 | 75 | от -25 до +70 | 20 |
| ASF 500х300 | 225 | 2700 | 1ф, 220 | 1,0 | 2050 | 760 | 76 | от -25 до +40 | 24 |
| ASF 600х300 | 245 | 1420 | 1ф, 220 | 1,1 | 3160 | 410 | 66 | от -25 до +50 | 37 |
| ASF 600х350 | 375 | 1355 | 1ф, 220 | 1,8 | 3700 | 440 | 68 | от -40 до +70 | 42 |
| ASF 700х400 | 680 | 1250 | 1ф, 220 | 3,0 | 6000 | 580 | 75 | от -40 до +80 | 52 |
| ASF 800х500 | 1430 | 1375 | 3ф, 380 | 3,0 | 8200 | 650 | 80 | от -40 до +80 | 61 |
| ASF 1000х500 | 2380 | 1365 | 3ф, 380 | 5,0 | 11700 | 840 | 83 | от -40 до +60 | 75 |

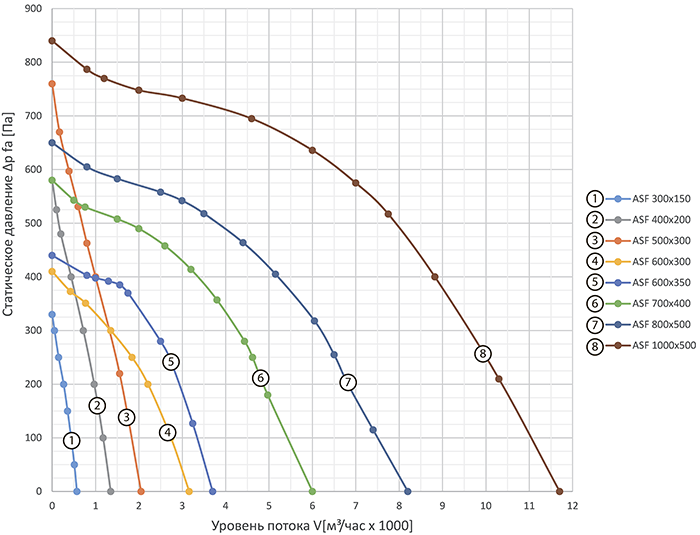

Рис 1. Аэродинамические характеристики вентиляторов ASF

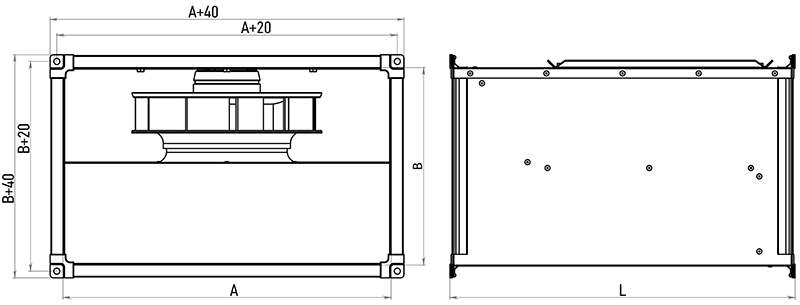

Рис.2. Габаритные размеры вентиляторов ASF, мм
|
Типоразмер вентилятора |
А | В | L |
| ASF 300х150 | 300 | 150 | 362 |
| ASF 400х200 | 400 | 200 | 508 |
| ASF 500х300 | 500 | 300 | 518 |
| ASF 600х300 | 600 | 300 | 643 |
| ASF 600х350 | 600 | 350 | 732 |
| ASF 700х400 | 700 | 400 | 788 |
| ASF 800х500 | 800 | 500 | 882 |
| ASF 1000х500 | 1000 | 500 | 984 |
Рис 3. Устройство вентиляторов ASF

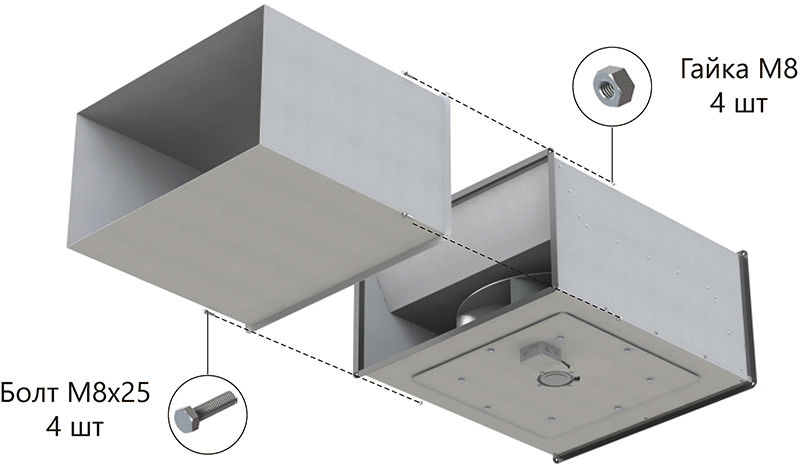

Рис 4. Способ монтажа вентиляторов ASF в воздуховод
