Канальный прямоугольный вентилятор ASF 700х400: поставки от официального дилера с регионального склада ПКП Энергоснабкомплект, без посредников. Самые низкие оптовые цены, обеспечение запасными частями, гарантийное обслуживание, доставка по России.
Вентиляторы канальные прямоугольные ASF размером 700 х 400 мм используются для перемещения воздуха по воздуховодам прямоугольного сечения в приточно-вытяжных системах вентиляции и кондиционирования промышленных и общественных зданий, в различных технологических установках.
Корпус изготовлен из оцинкованной стали или из стали с полимерным порошковым покрытием. Вентиляторы ASF 700х400 оснащены двигателями с внешним ротором и крыльчатками с загнутыми назад лопатками. Для защиты от перегрева вентиляторы оснащены встроенным термореле с выводами для подключения к устройству защиты двигателя. Класс защиты двигателя вентилятора - IP44.
При комплектации вентиляторов используются электродвигатели: Ebm–papst, Ziehl-abegg, S&P, MES, Punker.
Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения с помощью бесшагового тиристорного регулятора скорости или частотного преобразователя.
Канальные вентиляторы ASF 700х400 могут устанавливаться в любом положении.
Вентилятор может эксплуатироваться в условиях умеренного климата при температуре окружающей среды от -40 до +80°С в помещениях с категорией размещения 3 по ГОСТ 15150-69. В воздухе недопустимо наличие включений, агрессивных к сталям обыкновенного качества, а также липких, абразивных и волокнистых материалов. Запылённость воздуха не должна превышать 10 мг/м³.
Вентиляторы ASF 700х400 могут изготавливаться во взрывозащищенном исполнении (аналоги серии KTEX прямоугольных канальных вентиляторов).
Преимущества канальных вентиляторов ASF:
• Компактные, с низким уровнем шума • Установка в любом положении • Защита электродвигателя с помощью термореле • Надежность, не требуют обслуживания |
• Низкий удельный расход электроэнергии и высокий КПД • Простой монтаж и эксплуатация • Возможность плавного регулирование в диапазоне 100% с помощью устройств регулирования скорости |
Технические характеристики вентилятора ASF 700х400
Типоразмер вентилятора |
Мощность двигателя, Вт |
Частота вращения, об/мин |
Напряжение, В |
Номин. ток А |
Производительность Max, м³/ч |
Статическое давление Max, Па |
Уровень, шума, дБ(А) |
Температура эксплуатации °С |
Масса, кг |
ASF 700х400 | 680 | 1250 | 1ф, 220 | 3,0 | 6000 | 580 | 75 | от -40 до +80 | 52 |
Рис 1. Аэродинамические характеристики вентилятора ASF 700х400

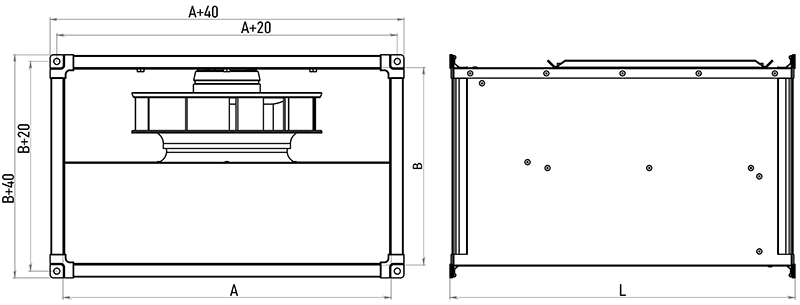

Рис.2. Габаритные размеры вентилятора ASF 700х400, мм
Типоразмер вентилятора |
А | В | L |
ASF 700х400 | 700 | 400 | 788 |
Рис 3. Устройство вентилятора ASF 700х400
Рис 4. Способ монтажа вентилятора ASF 700х400 в воздуховод
