Осевые вентиляторы серии ВО-220, ВО-380

Вентиляторы осевые ВО-220 и ВО-380 используются для вентиляции административных, производственных и жилых зданий (помещения общественного питания, образовательные учреждения, рабочие бытовки, склады и т.п.), а также для охлаждения промышленного оборудования (например серверные помещения или промышленые кондиционеры) вне сети воздуховодов.

Осевые вентиляторы состоят из монтажной сетки с закрепленным на ней алюминиевым рабочим колесом и электродвигателем, а также из рамки с жалюзи, которая закрывает вентилятор с внешней стороны помещения. На стальной оцинкованный корпус вентилятора нанесено порошковое полимерное покрытие RAL7035. Алюминиевое рабочее колесо надежно защищено хромированной сеткой и также имеет полимерное покрытие. Вентиляторы с электродвигателями напряжением 220В (ВО-220) и 380В (ВО-380) имеют конструктивные и эксплуатационные отличия.

Утечку теплого воздуха из помещения в выключенном состоянии предотвращают входящие в комплект поставки гравитационные жалюзи. Электродвигатель вентилятора имеет встроенное термореле, с классом защиты электродвигателя IP42 (ВО-220) и IP54 (ВО-380).

Осевые вентиляторы ВО изготавливаются с настенной панелью для простого монтажа на плоские поверхности: в стены и окна.

Вентиляторы могут эксплуатироваться в условиях умеренного климата при температуре окружающей среды от -10 до +40°С (ВО-220), от -25 до +40°С (ВО-380 с композитными рабочими колесами) и от -40 до +40°С (ВО-380 с металлическими рабочими колесами.

Все типоразмеры вентиляторов с электродвигателями напряжением 380В могут изготавливаться из разнородных материалов и во взрывозащищенном исполнении.

Преимущества осевых вентиляторов ВО:

  • Малогабаритные, с низким уровнем шума
  • Изготавливаются из качественной стали с полимерным покрытием
  • Защита электродвигателя с помощью термореле
  • Надежность, не требуют обслуживания
  • Низкий удельный расход электроэнергии и высокий КПД
  • Быстрый монтаж в любом положении
  • Возможность плавного регулирование в диапазоне 100% с помощью устройств регулирования скорости

Структура обозначения осевых вентиляторов ВО:


ВО (К) 2,5 4 Е О
1 2 3 4 5 6

где:

1. «ВО» – тип вентилятора – осевой

2. «(К)» - конструктивное исполнение: без индекса – см. рис.1, 2; «К» – см. рис. 3, 4

3. «2,5» – типоразмер вентилятора (означает диаметр рабочего колеса в дм)

4. «4» – число полюсов электродвигателя

5. «Е» – тип двигателя: Е – 220В; D – 380В

6. «О» – вариант исполнения по материалам

Варианты исполнений осевых вентиляторов ВО по материалам:

  • Общепромышленное (О)
  • Коррозионностойкое (К1)
  • Взрывозащищенное (В)
  • Взрывозащищенное коррозионностойкое (ВК1)

Технические характеристики вентиляторов осевых ВО

Типоразмер
вентилятора
Мощность
двигателя,
кВт
Напряжение,
В
Частота
вращения,
об/мин
Номин.
ток
А
Производительность
Max,
м³/ч
Статическое
давление
Max, Па
Уровень,
шума,
дБ(А)
Степень
защиты
Масса,
кг
ВО-2,0-4Е 0,01 220 1500 0,23 450 70 55 IP42 3,5
ВО-2,3-4Е 0,01 220 1500 0,23 810 90 60 IP42 3,5
ВО-2,5-4Е 0,016 220 1500 0,45 900 85 60 IP42 4,0
ВО-2,5-4D 0,12 380 1350 0,5 900 105 60 IP54 6,0
ВО-3,0-4Е 0,034 220 1500 0,87 1500 100 68 IP42 7,0
ВО-3,15-4Е 0,034 220 1500 2,0 2400 120 68 IP42 7,5
ВО-3,15-4D 0,12 380 1350 0,5 2400 80 68 IP54 9,0
ВО-3,55-4D 0,18 380 1500 0,7 3000 90 64 IP54 10
ВО-4,0-4D 0,18 380 1350 0,7 4500 100 74 IP54 12
ВО-4,5-4D 0,25 380 1350 0,8 5200 120 75 IP54 17
ВО-(К) 5,6-6D 0,37 380 1000 1,4 8000 90 75 IP54 26
ВО-(К) 7,1-6D 0,37 380 1000 1,7 10500 80 77 IP54 36
ВО-К 8,0-6D 0,75 380 1000 2,3 20000 130 80 IP54 40

Диаграмма рабочего поля осевых вентиляторов ВО

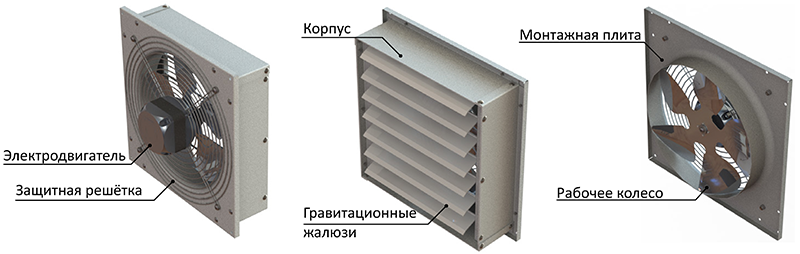

Рис.1. Устройство осевых вентиляторов ВО-220

Рис.2. Устройство осевых вентиляторов ВО-380

Рис.3. Устройство осевых вентиляторов ВО-К 5,6

Рис.4. Устройство осевых вентиляторов ВО-К 7,1 и ВО-К 8,0

Рис.5. Габаритные размеры вентиляторов ВО-220

Рис.6. Габаритные размеры вентиляторов ВО-380

Рис.7. Габаритные размеры вентиляторов ВО-К-5,6(7,1)(8,0)

Габаритные размеры вентиляторов ВО-220 и ВО-380, мм

Типоразмер
вентилятора
кВт х об/мин Марка,
двигателя
А А1 В В1 С Е F
ВО-2,0-4Е 0,01 x 1500 YJF 290 266 217 115 163 116 210
ВО-2,3-4Е 0,01 x 1500 YJF 324 310 260 130 180,5 117 237
ВО-2,5-4Е 0,016 x 1500 YJF 327 315 302 71 176 134 253
ВО-2,5-4D 0,12 x 1350 АИР 327 315 302 71 277 235 253
ВО-3,0-4Е 0,034 x 1500 YJF 400 382 340 153,5 216 150 306
ВО-3,15-4Е 0,034 x 1500 YJF 450 424 384 117,5 242 153 318
ВО-3,15-4D 0,12 x 1350 АИР 450 424 383 122,5 305,8 272 318
ВО-3,55-4D 0,18 x 1500 АИР 444 425 381 120 306 280 372
ВО-4,0-4D 0,18 x 1350 АИР 510 483 421 147 331 262 408
ВО-4,5-4D 0,25 x 1350 АИР 578 556 481,5 142,3 364 306 231
ВО-5,6-6D 0,37 x 1000 АИРП 740 710 615 357 586 303,5 575
ВО-5,6-6D 0,37 x 1000 FM 740 710 615 357 607 330,5 575
ВО-7,1-6D 0,37 x 1000 АИРП 935 900 748 357 586 303,5 720
ВО-7,1-6D 0,37 x 1000 FM 935 900 748 357 607 330,5 720

Габаритные размеры вентиляторов серии ВО-К, мм

Типоразмер
вентилятора
кВт х об/мин А G
ВО-К-5,6-6D 0,37 x 1000 617 385
ВО-К-7,1-6D 0,37 x 1000 750 390
ВО-К-8,0-6D 0,75 x 1000 845 390

Рис.8. Способ монтажа осевых вентиляторов ВО-220 и ВО-380 (настенный или оконный)

Рис.9. Способ монтажа осевых вентиляторов ВО-К (настенный или оконный)

Размеры изображения Размеры изображения Размеры изображения
