Электродвигатели взрывозащищенные серии АИМ, АИМЛ, 4ВР, ВА, АВ, 3В, ВАО2, 1ВАО

Взрывозащищенные электродвигатели серий  4ВР, АИМ, АИМЛ, ВА, АВ, 3В, ВАО2, 1ВАО  предназначены для привода механизмов внутренних и наружных установок в газовой, нефтедобывающей, химической и других смежных отраслях промышленности (кроме рудничных производств), где могут образовываться  взрывоопасные газо и паро - воздушные смеси, отнесенные к категорям IIA и IIB и группам воспламеняемости T1, T2, T3, T4.

Основное (базовое) исполнение – асинхронный трехфазный взрывозащищенный электродвигатель, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Исполнение по взрывозащите 1ExdIIBT4, климатическое исполнение и категория размещения У2, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Мощность, кВт 3000 об/мин 1500 об/мин 1000 об/мин 750 об/мин
марка ЭД масса, кг марка ЭД масса, кг марка ЭД масса, кг марка ЭД масса, кг
0,25 4ВР 63 А4 11
0,37 4ВР 63 А2 11 4ВР 63 B4 11,5 4ВР 71 A6 14,5
0,55 4ВР 63 B2 11,5 4ВР 71 A4 14,5 4ВР 71 B6 15,5
0,75 4ВР 71 A2 14,5 4ВР 71 B4 15,5 4ВР 80 A6 20,3
1,1 4ВР 71 B2 15,5 4ВР 80 A4 20,3 4ВР 80 B6 22
1,5 4ВР 80 A2 20,3 4ВР 80 B4 22 4ВР 90 L6 21
2,2 4ВР 80 B2 22 4ВР 90 L4 21 4ВР 100 L6 33 4ВР 112 MA8 73
3 4ВР 90 L2 21 4ВР 100 S4 31 4ВР 112MA6 44 4ВР 112 MB8 77
4 4ВР 100 S2 31 4ВР 100 L4 34 4ВР 112MB6 44 BA 132 S8 85
5,5 4ВР 100 L2 36 4ВР 112 M4 44 BA 132 S6 81 BA 132 M8 99
7,5 4ВР 112 M2 44 BA 132 S4 86 BA 132 M6 100 BA 160 S8 175
11 BA 132 M2 95 BA 132 M4 102 BA 160 S6 175 BA 160 M8 195
15 BA 160 S2 170 BA 160 S4 175 BA 160 M6 200 BA 180 M8 225
18,5 BA 160 M2 180 BA 160 M4 190 BA 180 M6 225 BA 200 M8 2853
22 BA 180 S2 198 BA 180 S4 205 BA 200 M6 285 BA 200 L8 310
30 BA 180 M2 221 BA 180 M4 234 BA 200 L6 320 BA 225 M8 380
37 BA 200 M2 295 BA 200 M4 295 BA 225 M6 379 BA 250 S8 575
AB 250 S8 595
45 BA 200 L2 315 BA 200 L4 320 BA 250 S6 575 BA 250 M8 605
AB 250 S6 575 AB 250 M8 615
55 BA 225 M2 371 BA 225 M4 380 BA 250 M6 590 AB 280 S8 780
AB 250 M6 590
75 BA 250 S2 615 BA 250 S4 625 AB 280 S6 780 AB 280 M8 850
AB 250 S2 560 AB 250 S4 610
90 BA 250 M2 645 BA 250 M4 665 ВА 280 М6 945 AB 280 L8 1029
AB 250 M2 575 AB 250 M4 630 AB 280 M6 850 BAO2 280 M8 1070
110 ВА 280 S2 855 ВА 280 S4 915 AB 280 L6 1029 BAO2 280 L8 1130
AB 280 S2 790 AB 280 S4 760 BAO2 280 M6 1070
132 АВ 280 M2 882 АВ 280 M4 860 BAO2 280 L6 1130 BAO2 315 M8 1475
BAO2 280 S2 1020 BAO2 280 S4 1020
160 AB 280 L2 1091 AB 280 L4 1090 BAO2 315 M6 1475 BAO2 315 L8 1645
BAO2 280 M2 1070 BAO2 280 M4 1070
200 BAO2 280 L2 1130 BAO2 280 L4 1130 BAO2 315 L6 1645
250 BAO2 315 M2 1400 BAO2 315 M4 1475
315 BAO2 315 L2 1600 BAO2 315 L4 1645

В дополнение к общей маркировке взрывозащищенного электродвигателя также указываются следующие характеристики:

Исполнение электродвигателей по взрывозащите

По области применения электродвигатели делится на следующие группы:

I - электродвигатели, предназначенные для применения в подземных выработках шахт, рудников, опасных в отношении рудничного газа и (или) горючей пыли, а также в тех частях их наземных строений, в которых существует опасность присутствия рудничного газа и (или) горючей пыли (категория смеси - I);

II - электродвигатели, предназначенные для применения во взрывоопасных зонах помещений и наружных установок (категория смеси - II по газу);

III - электродвигатели, предназначенные для применения во взрывоопасных пылевых средах (категория смеси - II по пыли).

Пример маркировки электродвигателей по ГОСТ Р для Категории смеси II по газу: 1ExdIIAT3

1 Ex d IIA T3
Знак уровня
взрывозащиты
Знак соответствия
стандартам
Знак вида
взрывозащиты
Знак подгруппы
(категория смеси)
Знак температурного класса
(группа смеси)
Пример маркировки электродвигателей по ГОСТ Р для Категории смеси II по пыли: DIP A21 TA200° (TAT3)
DIP A 21 TA200° (TAT3)
Символ, обозначающий, что электрооборудование предназначено для применения в зонах, опасных по воспламенению горючей пыли А –  максимально допустимый слой горючей пыли на поверхности электрооборудования 5мм В – максимально допустимый слой горючей пыли на поверхности электрооборудования 12,5мм Класс зоны Максимальная температура поверхности и/или температурный класс

Уровень взрывозащищенности электродвигателей

Уровни взрывозащищенности имеют в российской классификации обозначения 2, 1 и 0:

a) Уровень 2 – электродвигатели повышенной надежности против взрыва: в них взрывозащита обеспечивается только в нормальном режиме работы;

б) Уровень 1 – взрывобезопасные электродвигатели: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;

в) Уровень 0 – особо взрывобезопасные электродвигатели, в которых применены специальные меры и средства защиты от взрыва.

Степень взрывозащищенности электродвигателей (2, 1, или 0) ставится в РФ как первая цифра перед европейской маркировкой взрывозащищенности электродвигателей.

Классификация взрывоопасных зон в соответствии с техническими регламентами

В зависимости от частоты и длительности присутствия взрывоопасной смеси взрывоопасные зоны подразделяются на следующие классы:

класс 0 — зоны, в которых взрывоопасная газовая смесь присутствует постоянно или хотя бы в течение одного часа;

класс 1 — зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси;

класс 2 — зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей взрывоопасные смеси горючих газов или паров легковоспламеняющихся жидкостей с воздухом не образуются, а возможны только в результате аварии или повреждения технологического оборудования;

класс 20 — зоны, в которых взрывоопасные смеси горючей пыли с воздухом имеют нижний концентрационный предел воспламенения менее 65 граммов на кубический метр и присутствуют постоянно;

класс 21 — зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом взрывоопасные смеси при концентрации 65 и менее граммов на кубический метр;

класс 22— зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей не образуются взрывоопасные смеси горючих пылей или волокон с воздухом при концентрации 65 и менее граммов на кубический метр, но возможно образование такой взрывоопасной смеси горючих пылей или волокон с воздухом только в результате аварии или повреждения технологического оборудования

Методы обеспечения взрывобезопасности электродвигателей

Существует несколько методов обеспечения взрывобезопасности, цель которых - предотвратить возможность контакта внутренних искрообразующих или тепловыделяющих элементов аппаратуры с внешней взрывоопасной средой, либо препятствовать выходу наружу взрыва, возникшего внутри наружной оболочки аппаратуры путем его локализации:

  • локализация, или сдерживание взрыва - предотвращение распространения взрыва за пределы оболочки;
  • изоляция, или герметизация – заливка компаундом, лаком, поддержание высокого давления внутри оболочки продувкой оборудования сжатым воздухом или инертным газом;
  • заполнение оболочки кварцевым песком, погружение оборудования в масло, применяемое, например, для обмоток трансформаторов;
  • предотвращение, или ограничение электрической и тепловой выделяемой энергии - применение в методе защиты «искробезопасной электрической цепи».

В европейской классификации приводится детализация примененного в оборудовании типа взрывозащиты (она признается в РФ и встречается в сертификатах на взрывозащищенное оборудование):

Вид взрывозащиты Основное применение Стандарт
Защита вида е е Клеммные и соединительные коробки, светильники, посты управления, распределительные устройства ГОСТ Р 51330.8-99
Взрывонепроницаемая оболочка d Коммутирующие приборы,  светильники, посты управления, распределительные устройства, пускатели электродвигателей, нагревательные элементы ГОСТ Р 51330.1-99
Заполнение или продувка p Сильноточные распредшкафы, анализаторные приборы, двигатели  ГОСТ Р 51330.3-99
Искробезопасная электрическая цепь i Измерительная и регулирующая техника, техника сзязи, датчики, приводы ГОСТ Р 51330.10-99
Уровни взрывозащиты Exi-- электрооборудования
Взрывоопасная зона 0 1 2
Россия ia ia,ib ia,ib,ic
Масляное заполнение оболочки o Трансформаторы, пусковые сопротивления ГОСТ Р 51330.7-99
Кварцевое заполнение оболочки q Трансформаторы, конденсаторы ГОСТ Р 51330.6-99
Герметизация компаундом m Коммутирующие приборы малой мощности, индикаторы, датчики ГОСТ Р 51330.17-99
Отсутствие искрообразования n Зона 2 Этот вид взрывозащиты включает упрощенные варианты различных методов взрывозащиты Все устройства для зоны 2, кроме коммутирующих устройств ГОСТ Р 51330.17-99
Специальная защита s Этот вид взрывозащиты включает специальные  методы взрывозащиты Датчики, разрядники  ГОСТ Р 51330.17-99
Герметическая изоляция h ГОСТ Р 51330.17-99

Действует следующая российская классификация уровней взрывозащиты электродвигателей:

Категория взрывоопасности смеси Требуемый уровень взрывозащиты
I (рудничный метан) II (все газы)
Иa ia

Особо взрывобезопасный

Иb ib

Взрывобезопасный

Иc ic

Повышенная надежность против взрыва

Электродвигатели с маркировкой ia, ib, ic для категории взрывоопасности смеси II разделяются на три подкатегории категории II: IIA, IIB, IIC

Маркировка в квадратных скобках указывает на то, что это связанное оборудование. Например, маркировка [Ex ia] IIC указывает на связанное оборудование, располагающееся во взрывоопасной зоне. Связанное оборудование, размещенное в взрывоопасной зоне и имеющее вид взрывозащиты «взрывонепроницаемая оболочка» маркируется следующим образом: Ex d [ia] IICT4.

Категории взрывоопасности смеси

В действующей классификации предусмотрены две категории: I и II.

Категория I определяет требования к оборудованию, предназначенному для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана.

К категории II относится оборудование, применяемое для работы в условиях возможного образования промышленных взрывоопасных смесей газов и взвесей.

Существуют три подкатегирии категории II: IIA, IIB, IIC. Каждая последующая подкатегория включает (может заменить) предшествующую, то есть, подкатегория С является высшей и соответствует требованиям всех категорий – А, В и С. Она, таким образом, является самой «строгой».

Россия, Европа Энергия поджига атмосферы(мкдж) Возрастание опасности     Типичный представитель
I Метан (рудничный)
II A Более 180 Пропан
II B 60-180 Этилен
II C менее 60 Ацетилен, Водород

Со вступлением в силу технического регламента ТР403 предусматривается три категориии (Категория II - для газов, категория III - для пыли)

В системе МЭКEx (IECEx) предусмотрено три категории: I, II и III. Из категории II выделена пыль в III категорию.
(Категория II - для газов, категория III - для пыли)

Категории взрывоопасности смеси детализируются в зависимости от температуры самовоспламенения взрывоопасных газов и смесей. Согласно ГОСТу, действует следующая классификация по температуре самовоспламенения:

Группа смеси Температура самовоспламенения, °С
Т1 Более 450
Т2 От 300 до 450
Т3 От 200 до 300
Т4 От 135 до 200
Т5 От 100 до 135
Т6 От 85 до 100

Объединенные требования к аппаратуре по категориям взрывоопасности газовых смесей и температуре самовоспламенения смесей газов

Категория IIC взрывоопасности смеси применяется к группам:

  • Т1 – водород, водяной газ, светильный газ, водород 75% + азот 25%»;
  • Т2 – ацетилен, метилдихлорсилан;
  • Т3 – трихлорсилан;
  • Т4 – не применяется;
  • Т5 – сероуглерод;
  • Т6 – не применяется.

Категориям А и В соответствуют взрывоопасные смеси

IIA:

  • Т1 – аммиак, ацетон, бензол, 1,2-дихлорпропан, дихлорэтан, диэтиламин, доменный газ, изобутан, метан (промышленный, с содержанием водорода в 75 раз большим, чем в рудничном метане), пропан, растворители, сольвент нефтяной, спирт диацетоновый, хлорбензол, этан;
  • Т2 – алкилбензол, амилацетат, бензин Б95\130, бутан, растворители, спирты, этилбензол, циклогексанол;
  • Т3 – бензины А-66, А-72, А-76, «галоша», Б-70, экстракционный. Бутилметакрилат, гексан, гептан, керосин, нефть, эфир петролейный, полиэфир, пентан, скипидар, спирты, топливо Т-1 и ТС-1, уайт-спирит, циклогексан, этилмеркаптан;
  • Т4 – ацетальдегид, альдегид изомасляный, альдегид масляный, альдегид пропионовый, декан, тетраметилдиаминометан, 1,1,3 – триэтоксибутан;
  • Т5 и Т6 – не применяются.
IIB:
  • Т1 – коксовый газ, синильная кислота;
  • Т2 – дивинил, 4,4 – диметилдиоксан, диметилдихлорсилан, диоксан, нитроциклогексан, окись пропилена, окись этилена, этилен;
  • Т3 – акролеин, винилтрихлорсилан, сероводород, тетрагидрофуран, тетраэтоксисилан, триэтоксисилан, топливо дизельное, формальгликоль, этилдихлорсилан, этилцеллозольв;
  • Т4 – дибутиловый эфир, диэтиловый эфир, диэтиловый эфир этиленгликоля;
  • Т5 и Т6 – не применяются.

Как видно из приведенных данных, категория IIC является избыточной для большинства случаев применения на реальных объектах.

Категории IIA, IIB и IIC определяются следующими параметрами: безопасным экспериментальным максимальным зазором (БЭМЗ – максимальный зазор между фланцами оболочки, через который не происходит передача взрыва из оболочки в окружающую среду) и величиной МТВ (отношением минимального тока воспламенения смеси взрывоопасного газа и минимального тока воспламенения метана).

Категория взрывоопасной смеси БЭМЗ (мм) МТВ
I (рудничный метан) более 1,0 1,0
IIA 0,9 и более 0,8
IIB от 0,5 до 0,9 от 0,4 до 0,8
IIC 0,5 и менее менее 0,45

Температурный класс

Температурный класс взрывозащищенных электродвигателей определяется предельной температурой в градусах Цельсия, которую могут иметь при работе поверхности взрывозащищенных электродвигателей.

Температурный класс электродвигателей устанавливается исходя из минимальной температуры соответствующего температурного диапазона (его левой границы): электродвигатели, которые могу  применяться в среде газов с температурой самовоспламенения класса Т4, должны иметь максимальную температуру элементов поверхности ниже 135°С; Т5 – ниже 100°С, а Т6 – ниже 85°С.

Класс нагревостойкости изоляции

Взрывозащищенные электродвигатели, как правило,имеют класс нагревостойкости изоляции «F» (температурный индекс 155°С) или «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Габаритные, установочные и присоединительные размеры взрывозащищенных электродвигателей

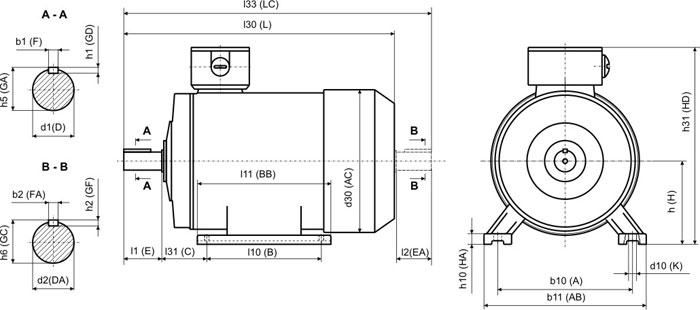

Рис. 1 - исполнение IM1001, IM1002

Рис. 2 - исполнение IM2001, IM 2002

Габаритные, установочные и присоединительные размеры приведены в таблицах.
Установочные и присоединительные размеры двигателей совпадают для соответствующих высот осей вращения.
Габаритные размеры взрывозащищенных электродвигателей могут отличаться у разных производителей.

Размеры изображения Размеры изображения Размеры изображения Размеры изображения Размеры изображения Размеры изображения
