Вентиляторы высокого давления серии ВЦ 6-28 являются частью кондиционеров, стационарных отопительных и вентиляционных систем, которые монтируют в помещениях производственного и жилого назначения. Кроме того, эти агрегаты могут быть использованы для решения санитарно-технических и производственных задач.
Технические характеристики промышленных вентиляторов ВЦ 6-28
- центробежные высокого давления;
- одностороннего всасывания;
- спиральный поворотный корпус;
- количество лопаток в рабочем колесе - 16;
- лопатки рабочего колеса загнуты назад;
- направления вращения - правое и левое;
- изготавливаются в конструктивных исполнениях 1 и 5 по ГОСТ 5976-90.
Структура обозначения вентиляторов ВЦ6-28 (ВР132-30, ВР 120-28)
| ВЦ(ВР) | 6(132) | - | 28(30) | - | 5 | РК |
| 1 | 2 | 3 | 4 | 5 |
где:
1. Тип вентилятора (ВЦ - вентилятор центробежный, ВР - вентилятор радиальный).
2. Пятикратная (стократная) величина коэффициента полного давления в режиме максимального КПД, округленная до целого числа.
3. Величина быстроходности в режиме максимального КПД, округленная до целого числа.
4. Диаметр рабочего колеса в дециметрах.
5. Вариант изготовления по материалам.
Варианты изготовления вентиляторов ВЦ 6-28 по материалам
Общего назначения:
- из углеродистой стали (без индекса)
- из коррозионно-стойкой стали (К)
- теплостойкие из углеродистой стали (Т)
- теплостойкие из коррозионно-стойкой стали (КТ)
Взрывозащищённого исполнения:
- из разнородных металлов (Р)
- коррозионно-стойкие из разнородных металлов(РК)
- теплостойкие из разнородных металлов (РТ)
- теплостойкие коррозионно-стойкие из разнородных металлов (РКТ)
Технические характеристики вентиляторов ВЦ6-28 (ВР132-30)
| Типоразмер вентилятора | Исп. | Электродвигатель | Параметры в рабочей зоне | Масса вентилятора, не более, кг | Виброизоляторы | ||||
| Типоразмер | Мощность, кВт | Частота вращения рабоч. колеса, об/мин | Производительность, 1000 м3/час | Полное давление, Па | Тип | Кол-во | |||
| ВЦ 6-28-4 | 1 | АИР71В4 | 0,75 | 1350 | 0,1 - 0,3 | 650 - 550 | 66 | ДО-39 | 4 |
| АИР100S2 | 4 | 2900 | 0,2 - 0,6 | 2810 - 2400 | 75 | ||||
| ВЦ 6-28-5 | 1 | АИР80А4 | 3 | 1395 | 1,1 - 2,7 | 1110 - 880 | 100 | ДО-40 | 4 |
| АИР112М2 | 7,5 | 2850 | 2,2 - 4,7 | 4640 - 4300 | 125 | ||||
| ВЦ 6-28-5 | 5 | АИР80А4 | 3 | 1395 | 1,1 - 2,7 | 1110 - 880 | 180 | ДО-40 | 6 |
| ВЦ 6-28-6,3 | 1 | АИР180S2 | 22 | 2940 | 4,6 - 12 | 7800 - 7600 | 330 | ДО-42 | 4 |
| АИР180М2 | 30 | 2940 | 4,6 - 12 | 7800 - 6000 | 350 | ||||
| ВЦ 6-28-6,3 | 5 | АИР132S4 | 7,5 | 1810 | 3,0 - 4,2 | 3500 - 2900 | 425 | ДО-42 | 6 |
| АИР132М4 | 11 | 2040 | 3,3 - 4,6 | 3980 - 3960 | 465 | ||||
| ВЦ 6-28-8 | 1 | АИР132М4 | 11 | 1450 | 4,6 - 10,3 | 3100 - 2600 | 385 | ДО-42 | 4 |
| ВЦ 6-28-8 | 5 | АИР132М4 | 11 | 1450 | 4,6 - 10,3 | 3100 - 2600 | 665 | ДО-43 | 6 |
| АИР132М4 | 11 | 1625 | 5,2 - 6,9 | 3900 - 3800 | 675 | ||||
| АИР160S4 | 15 | 1625 | 5,2 - 10,8 | 3900 - 3450 | 725 | ||||
| АИР160S4 | 15 | 1810 | 5,8 - 7,5 | 4800 - 4800 | 730 | ||||
| АИР160М4 | 18,5 | 1810 | 5,8 - 10,2 | 4800 - 4500 | 755 | ||||
| АИР180S4 | 22 | 1810 | 5,8 - 13,2 | 4800 - 4100 | 770 | ||||
| ВЦ 6-28-10 | 1 | АИР180М4 | 30 | 1470 | 9,2 - 16,4 | 4900 - 4700 | 550 | ДО-44 | 4 |
| АИР200М4 | 37 | 1470 | 9,2 - 22,0 | 4900 - 4000 | 620 | ||||
| ВЦ 6-28-10 | 5 | АИР200М4 | 37 | 1650 | 10,4 - 15,0 | 6200 - 6150 | 935 | ДО-44 | 6 |
Габаритные и присоединительные размеры вентиляторов высокого давления ВЦ6-28

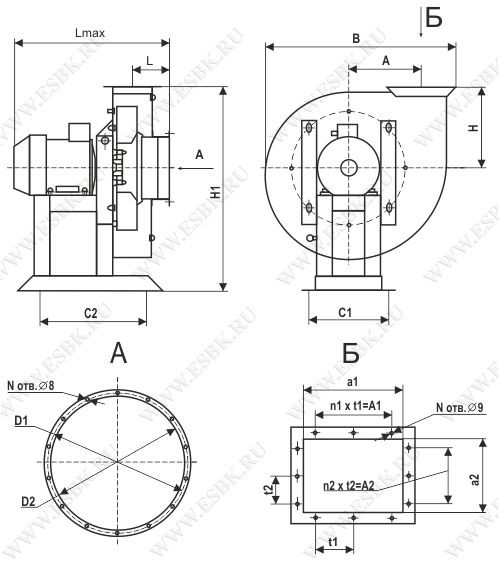

Исполнение 1
Габаритные и присоединительные размеры вентиляторов высокого давления ВЦ6-28 (исполнение 1), мм
| Типоразмер вентилятора | H | H1 | B | L | Lmax | A | D | D1 | a1 | a2 | A1 | A2 | t1 | t2 | C1 | C2 | N | n | n1 | n2 |
| ВЦ 6-28-5 | 328 | 835 | 776 | 151 | 630 | 300 | 253 | 280 | 200 | 156 | 242 | 100 | 121 | 100 | 330 | 440 | 8 | 10 | 2 | 1 |
| ВЦ 6-28-6,3 | 410 | 1000 | 970 | 171 | 963 | 377 | 318 | 340 | 256 | 196 | 300 | 240 | 80 | 80 | 456 | 1000 | 12 | 14 | 3 | 2 |
| ВЦ 6-28-8 | 500 | 1255 | 1217 | 198 | 970 | 485 | 400 | 430 | 316 | 248 | 370 | 292 | 925 | 100 | 780 | 700 | 12 | 14 | 4 | 3 |
| ВЦ 6-28-10 | 620 | 1520 | 1500 | 231 | 1200 | 590 | 504 | 540 | 406 | 308 | 458 | 360 | 114,5 | 120 | 830 | 900 | 12 | 14 | 4 | 3 |
| ВЦ 6-28-12,5 | 770 | 1940 | 1852 | 273 | 1280 | 740 | 634 | 670 | 496 | 390 | 540 | 440 | 150 | 150 | 1030 | 1040 | 12 | 12 | 2 | 2 |
* изменяется в зависимости от поворота корпуса

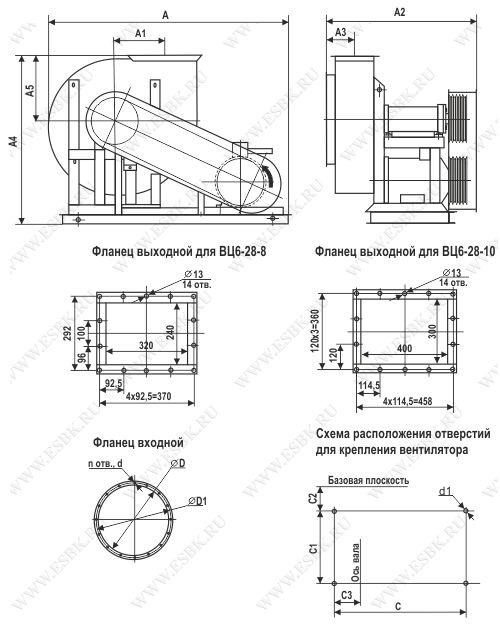

Исполнение 5
Габаритные и присоединительные размеры вентиляторов высокого давления ВЦ6-28 (исполнение 5), мм
| Типоразмер вентилятора | A* | А1 | А2 | А3 | А4* | А5 | D | D1 | c | c1 | c2 | c3 | d | d1 | n |
| ВЦ 6-28-8 | 1900 | 485 | 1045 | 198 | 1280 | 500 | 400 | 430 | 1278 | 585 | 97 | 230 | 12 | 20 | 12 |
| ВЦ 6-28-10 | 2020 | 595 | 1105 | 228 | 1550 | 625 | 500 | 540 | 1764 | 585 | 130 | 250 | 12 | 20 | 12 |
Положения корпуса вентиляторов ВЦ6-28 (ВР132-30)

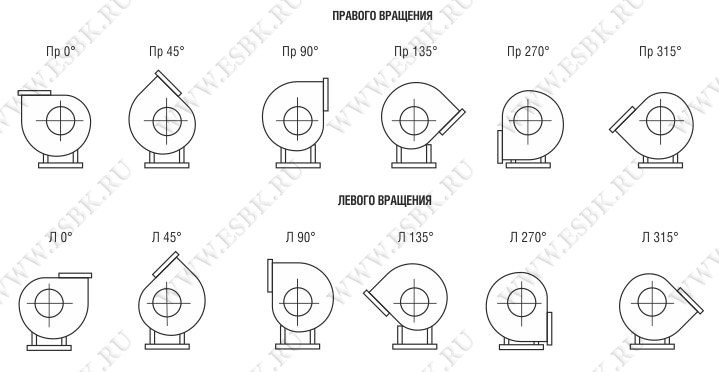

Для исполнения 1

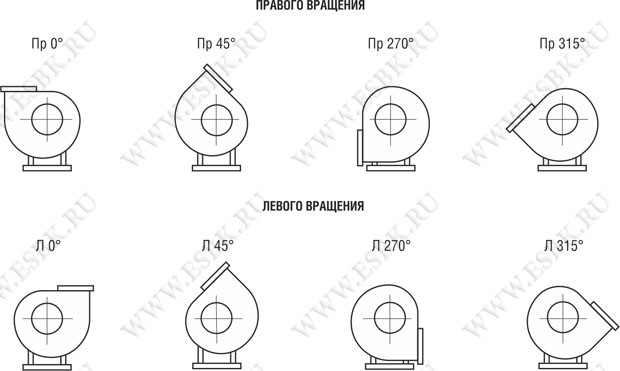

Для исполнения 5
Особенности эксплуатации
Вентиляторные агрегаты ВЦ 6-28 предназначены для работы в умеренном (У) и тропическом (Т) климате (2-я и 3-я категории размещения в соответствии с ГОСТ 15150-69).
Также оборудование может эксплуатироваться в умеренном климате 1-ой категории размещения (при обеспечении защиты электрического двигателя от негативного воздействия окружающей среды).
Вентиляторы ВЦ 6-28 могут работать в температурном диапазоне от -400С до +400С.
Одновременную работу двух или более вентиляторных устройств без элементов сети специалисты рекомендуют исключать. Если агрегаты работают на всасывание, на выходе их необходимо оборудовать диффузором.
