Шестеренные гидравлические насосы БГ 11-22 применяются в смазочных и гидравлических системах металлообрабатывающего оборудования, подъемников, прессов и других машин.
Насос БГ11-22 предназначен для перекачивания технических масел и других жидкостей, обладающих смазывающей способностью, без механических примесей и не вызывающих коррозию рабочих органов насоса.
Кинематическая вязкость перекачиваемой жидкости от 17 до 400 мм2/с (cCт), температура жидкости от +10°С до +55°С. Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью двигателя и всасывающей способностью насоса.
Насос БГ11-22 в номинальном режиме работы обеспечивает давление на выходе 2,5 МПа (25 кгс/см2).
Специальная конструкция паза в камере всасывания повышет заполнение межзубовых впадин, уменьшает сопротивление в камере всасывания и, в результате, повышает КПД и коэффициент подачи насоса. Исполнение камер нагнетания в виде узкой щели уменьшает нагрузки на опоры и повышает ресурс насоса.

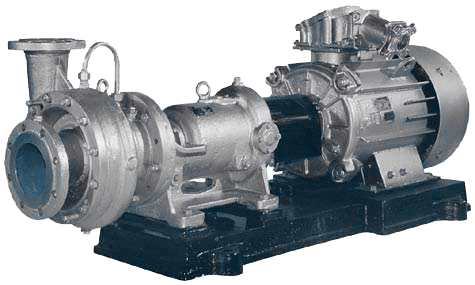

Насос БГ 11-22 с двигателем установлены на плите, с двигателем насос соединяется через муфту.
Поставка насоса БГ11-22 от официального дилера с регионального склада. Самые низкие оптовые цены, обеспечение запасными частями, гарантийное обслуживание, доставка по России.
Технические характеристики насоса БГ11-22
Название насоса | Номин. подача, л/мин | Номин. (макс.**) давление на выходе, кгс/см2 | Коэфф. подачи, % | КПД, % не менее | Номин. мощность двигателя, кВт | Двигатель | Габаритные размеры LxBxH, мм | Масса насоса, кг | Диаметр всасывающего патрубка | Диаметр нагнетательного патрубка |
БГ 11-22 | 18 | 25 (30) | 71 | 56 | 1,5 | АИР 80В4 | 464х200х240 | 30 | К3/4" | К1/2" |
* Параметры в таблице указаны в условиях работы насоса на индустриальном масле вязкостью 17-23 мм2/с (сСт) при температуре масла 50°С. Номинальные значения подачи, коэффициента подачи и КПД приведены при номинальном давлении, номинальной частоте вращения вала насоса и атмосферном давлении 760 мм рт. ст.
** Номинальной является частота вращения вала 1450 об/мин. Допускается изменение частоты вращения вала от 600 до 1800 об/мин. Характеристики насоса при изменении частоты вращения будут отличаться от номинальных.
*** Агрегаты могут быть оснащены двигателями иных серий, взаимозаменяемых с электродвигателями серии АИР.
Габаритные и установочные размеры насоса БГ 11-22
Рис.1. Габаритные и установочные размеры насоса БГ11-22
A | A1 | B | D | H | H1 | L | a | h | l |
178 | 230 | 200 | 13 | 240 | 145 | 464 | 170 | 91,5 | 436 |
